Raspberry Pi 5
La Raspberry Pi 5 es una computadora de placa única (SBC) desarrollada por la Raspberry Pi Foundation. Representa una mejora significativa en rendimiento, conectividad y eficiencia respecto a los modelos anteriores.
Características:
-
Procesador: Broadcom BCM2712 de cuatro núcleos ARM Cortex-A76 a 2.4 GHz (64 bits)
-
Memoria RAM: Versiones de 4 GB y 8 GB LPDDR4X
-
GPU: VideoCore VII con soporte para doble salida HDMI 4K a 60 Hz
-
Almacenamiento: Ranura para tarjeta microSD y soporte de arranque desde SSD NVMe mediante interfaz PCIe 2.0 x1 (con adaptador)
-
Conectividad:
-
Dos puertos micro HDMI
-
Dos puertos USB 3.0 y dos puertos USB 2.0
-
Puerto Ethernet Gigabit
-
Conectividad inalámbrica Wi-Fi 5 (802.11ac) y Bluetooth 5.0
-
-
Alimentación: Conector USB-C (5 V / 5 A recomendado)
-
Interfaces disponibles: GPIO, I²C, SPI, UART, PWM, PCM/I²S, MIPI CSI (cámara) y MIPI DSI (pantalla)
!!!note En conjunto, la Raspberry Pi 5 es una mini computadora versátil y potente, capaz de ejecutar sistemas operativos completos como Raspberry Pi OS y de controlar hardware externo en proyectos de electrónica, robótica o automatización.

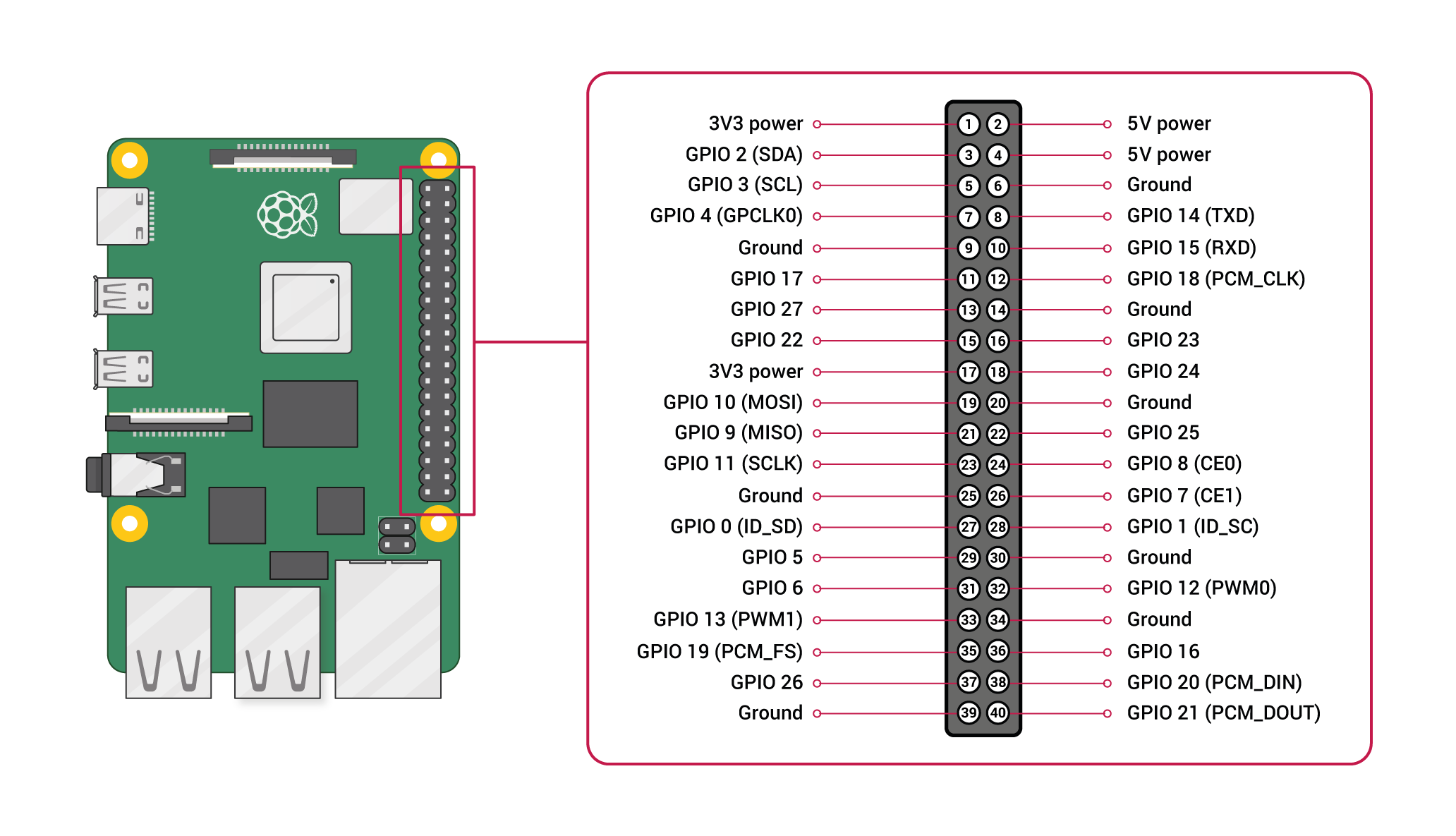

Pinout
| Pin físico | Señal / Función | Pin físico | Señal / Función |
|---|---|---|---|
| 1 | 3.3 V | 2 | 5 V |
| 3 | GPIO 2 (I2C SDA) | 4 | 5 V |
| 5 | GPIO 3 (I2C SCL) | 6 | GND |
| 7 | GPIO 4 (GPCLK) | 8 | GPIO 14 (UART TX) |
| 9 | GND | 10 | GPIO 15 (UART RX) |
| 11 | GPIO 17 | 12 | GPIO 18 (PCM CLK / PWM) |
| 13 | GPIO 27 | 14 | GND |
| 15 | GPIO 22 | 16 | GPIO 23 |
| 17 | 3.3 V | 18 | GPIO 24 |
| 19 | GPIO 10 (SPI MOSI) | 20 | GND |
| 21 | GPIO 9 (SPI MISO) | 22 | GPIO 25 |
| 23 | GPIO 11 (SPI SCLK) | 24 | GPIO 8 (SPI CE0) |
| 25 | GND | 26 | GPIO 7 (SPI CE1) |
| 27 | GPIO 0 / ID_SD (EEPROM) | 28 | GPIO 1 / ID_SC (EEPROM) |
| 29 | GPIO 5 | 30 | GND |
| 31 | GPIO 6 | 32 | GPIO 12 (PWM0) |
| 33 | GPIO 13 | 34 | GND |
| 35 | GPIO 19 | 36 | GPIO 16 |
| 37 | GPIO 26 | 38 | GPIO 20 (PCM DIN) |
| 39 | GND | 40 | GPIO 21 (PCM DOUT) |
